摘要

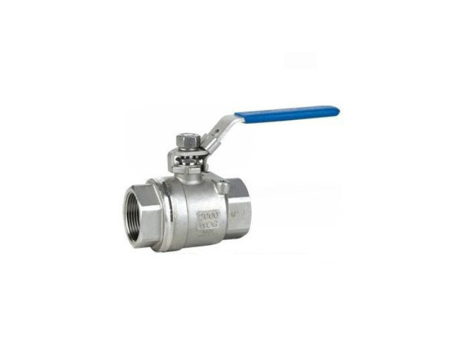

Q11F内螺纹球阀/Q611F气动内螺纹球阀/Q911F电动内螺纹球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。
产品介绍
Q11F内螺纹球阀/Q611F气动内螺纹球阀/Q911F电动内螺纹球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。内螺纹球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
内螺纹球阀 性能参数
公称压力
适用介质
适用稳定范围
螺纹类型
1.6-6.4MPa
水、油、气及某些腐蚀性液体（W。O。G）
-20～232℃～350℃
G。NPT。BSPT。BSP。DI259/2999
内螺纹球阀 主要零件材料
零件名称
材质
密封圈
聚四氟乙烯PTFE
球体
不锈钢SS316
密封垫
聚四氟乙烯PTFE
阀盖
不锈钢SS316
阀体
不锈钢CF8M
阀杆
不锈钢SS316
止推垫圈
聚四氟乙烯PTFE
填料
聚四氟乙烯PTFE
填料压盖螺母
不锈钢SS304
垫圈
不锈钢SS304
阀杆螺母
不锈钢SS304
手柄套
塑料PLASTIC
手柄
不锈钢SS304
内螺纹球阀 主要外形尺寸
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
D
5.0
7.0
9.2
12.5
15.0
20.0
24.5
32
L
40
45
56.5
60
72
78
85
***
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127
