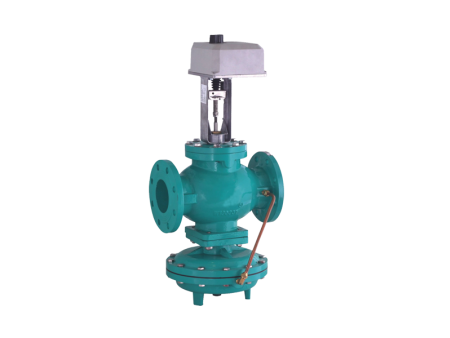

动态平衡电动调节阀

用途：
  本产品主要用于中央空调制冷或供热系统中，介质可以是冷水也可以为热水。它是电动调节阀和压差控制器的有机组合体

用途：

      本产品主要用于中央空调制冷或供热系统中，介质可以是冷水也可以为热水。它是电动调节阀和压差控制器的有机组合体。在管路中它可以根据温度等信号调整设定流量，同时又可以自动维持阀门前后的压差不变。当某一支路流量变化时，安装该阀门的支路不会受到干扰，因此在可实现各个支路间的动态水力平衡。

特点：

1、结构新颖、原理***，集流量调节和水力平衡功能于一身。
2、阀门执行器为比例积分式调节，可与楼宇BA系统连接通讯实现智能控制。
3、流量控制***，在小流量情况下，也具有优越的流量特性。
4、安装此阀可减少空调系统阀门使用数量，免去烦琐的水力平衡调试。装有本阀门的各支路间的流量变化互不干扰，能实现自动水力平衡。
5、具有自力式膜片定压差控制器，对流量变化反应迅速，温度控制精度高。同时使电动执行器不必对温度变化作出频繁响应，阀门执行器寿命长。
6、安装此阀后可使工程分批分区投入使用，无须担心水力失衡，也无需***设备和人员进行调试。
7、提高水泵运行效率，节约能源。

工作原理：

该阀门分为两部分，即上半部的流量调节部分和下半部的压差平衡部分。
流量调节部分由执行器和主阀瓣构成。阀门电动执行器接收到ECL或DDC的0-10V(4-20mA)比例信号后，根据信号的大小，带动主阀瓣运动到相应的开度，设定流量。
当主阀瓣开度设定后，如果管路中压力升高流量增大（其他支路关闭或泵的扬程变化等原因造成），这时阀门压差平衡部分的膜片的上下腔产生压力差，膜片带动副阀瓣运动，关小开度，流量减小到设定值时，副阀瓣处于浮动状态。相反，如果压差降低，则副阀瓣打开，这样就起到了控制流量的作用。

选型分析：

1、根据空调箱设计流量和阀门允许压差范围确定动态平衡电动调节阀的规格。
2、根据要求确定电动阀的工作电压、输入/输出信号等技术参数。
例：某空调箱的供回水主管，设计流量是28m3/h，要求所选阀门的计算阻力损失不高于40Kpa，工作电压为24V，输入信号4~20mA，输出信号4~20mA。现选择动态平衡电动调节阀。
选型步骤：a根据要求的设计流量28m3/h和**计算阻力损失值40Kpa查样本。
               b规格为DN80、流量为35.4m3/h、压差范围为30~300Kpa的动态平衡电动调节阀满  足要求。
               c动态平衡电动调节阀的工作电压为24V，输入/输出信号均为4~20mA。
               d该动态平衡电动调节阀的计算压差为30Kpa（用于计算水泵扬程）。
